Installation complète de l’automatisme Starcus F35 (guide pas à pas)
Si la vidéo ne s’affiche pas, cela signifie que vous n’avez pas accepté les cookies.
Vous devez accepter les cookies pour pouvoir visionner cette vidéo. Pour cela, cliquez sur l’icône située en bas à gauche de l’écran, cliquez sur "modifiez consentement" puis "Accepter & fermer".
Comment motoriser une porte sectionnelle avec un moteur STARCUS F35 sur arbre de torsion

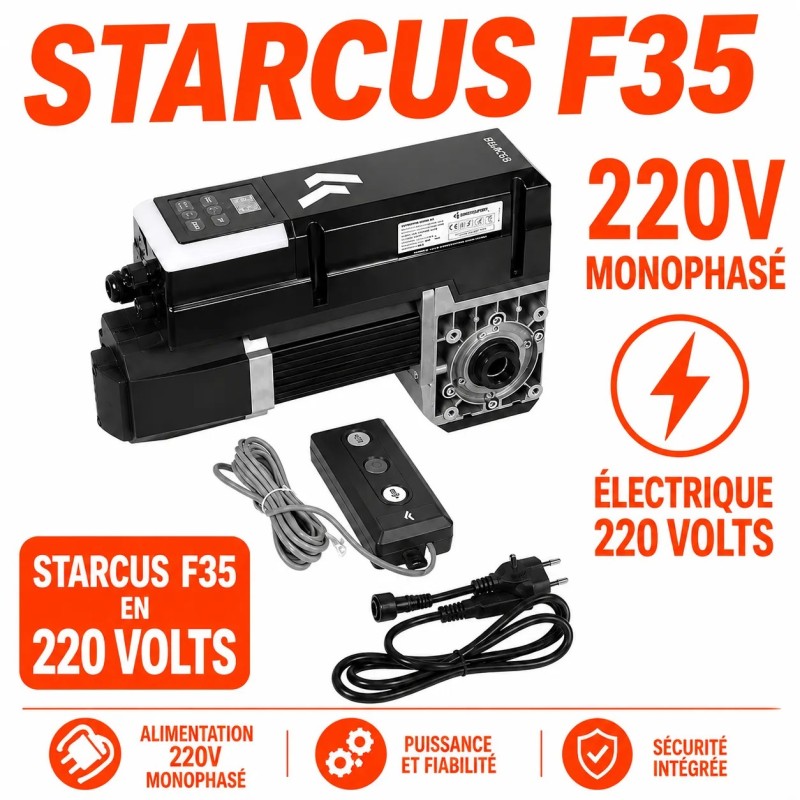

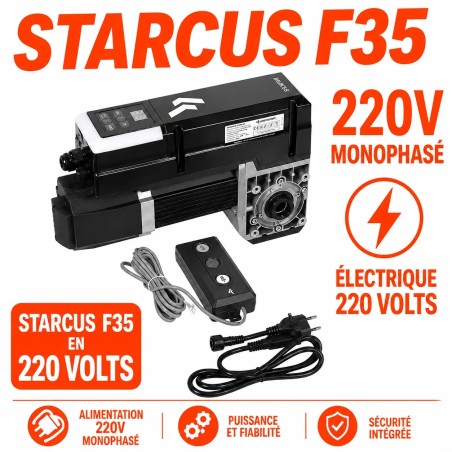

Le moteur STARCUS F35 est une solution idéale pour automatiser une porte sectionnelle industrielle équipée d’un arbre de torsion. Ce moteur latéral se fixe directement sur l’axe de la porte afin d’assurer une ouverture fluide, rapide et fiable, même en usage intensif.
Pourquoi choisir le STARCUS F35 ?
Le STARCUS F35 offre plusieurs avantages :
installation compacte sur arbre de torsion,
moteur puissant pour portes lourdes,
démarrage et arrêt progressifs,
fonction auto fermeture (auto close),
fonctionnement silencieux,
compatibilité avec cellules photoélectriques.
Ce type de motorisation convient parfaitement aux entrepôts, ateliers et bâtiments industriels.
Les étapes d’installation
1. Vérifier l’équilibrage de la porte
Avant l’installation, les ressorts de torsion doivent être correctement réglés afin de limiter l’effort du moteur.
2. Fixer le moteur sur l’arbre

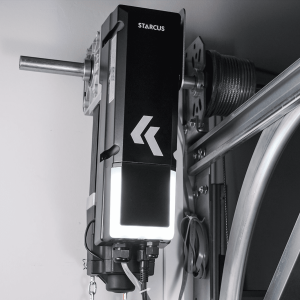

Le STARCUS F35 se monte directement sur l’axe de torsion grâce à un système de fixation sécurisé.
3. Réaliser le raccordement électrique
Le coffret de commande permet de gérer :
l’ouverture,
la fermeture,
l’arrêt d’urgence,
les sécurités.
4. Régler les fins de course
Le moteur mémorise automatiquement les positions d’ouverture et de fermeture.
5. Activer la fonction auto close
La fonction auto fermeture permet à la porte de se refermer automatiquement après temporisation, avec sécurités obligatoires comme les cellules photoélectriques.
Sécurités indispensables
Pour une installation conforme, il est recommandé d’ajouter :
cellules photoélectriques,
arrêt d’urgence,
déverrouillage manuel,
protection anti-écrasement.
Conclusion
Le moteur STARCUS F35 sur arbre de torsion est une solution fiable et performante pour motoriser une porte sectionnelle industrielle. Grâce à sa fonction auto close et son montage direct sur axe, il garantit confort, sécurité et durabilité pour un usage professionnel intensif.
Fonction
Fonctionnement & Sécurité – Motorisation Starcus

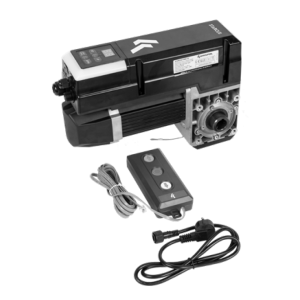

Le kit motorisation Starcus comprend un moteur sur arbre puissant ainsi qu'un boîtier de commande mural ergonomique. Il est conçu pour assurer une manœuvre fluide et une sécurité optimale sur votre site.
Configuration de Série
Mode Standard de Sécurité
Ouverture (Impulsion) : Un simple appui sur le bouton déclenche l'ouverture complète de la porte.
Fermeture (Pression Maintenue) : La descente nécessite de maintenir le bouton enfoncé (mode Homme Mort), garantissant un contrôle visuel direct de la zone pour une sécurité totale.
Options & Évolutions
Automatisation Sur Mesure
Télécommandes & Digicodes : Pilotez l'ouverture à distance sans descendre de votre véhicule ou engin de manutention.
Photocellules de Sécurité : Indispensables pour passer en fermeture automatique par impulsion en stoppant la porte en cas d'obstacle.
Vous souhaitez automatiser complètement votre porte ?
Découvrez nos packs complets incluant cellules de sécurité, télécommandes et accessoires.
Kit complet de motorisation TARGO TR-13012-400E 400 V pour porte sectionnelle industrielle. Moteur sur arbre ultra-puissant de 130 Nm spécialement prévu pour les portes sectionnelles lourdes jusqu’à 650 kg. Fourni avec boîtier de commande CU-TR400-868 support de fixation 6 m de chaîne 2 télécommandes et câbles de raccordement.
# SURFACE MAX DE PORTE : 28 m2
# COUPLE MAXIMAL : 70 Nm
# COUPLE NOMINAL : 50 Nm
# TENSION D'ALIMENTATION : 230 Volts et 380 Volts 50Hz
# ALIMENTATION DE L'UNITÉ DE CONTRÔLE : 24 V DC
# PUISSANCE DU MOTEUR : 0.55 kW
# MOMENT DE MAINTIEN STATIQUE : 400 Nm
# VITESSE DE ROTATION DE L'ARBRE : 24-32 tours
# NOMBRE MAXIMAL DE TOURS D'ARBRE : 15 tours (5 m)
#...
# SURFACE MAX DE PORTE : 22 m2
# COUPLE MAXIMAL : 50 Nm
# COUPLE NOMINAL : 35 Nm
# TENSION D'ALIMENTATION : 230 Volts et 380 Volts 50Hz
# ALIMENTATION DE L'UNITÉ DE CONTRÔLE : 24 V DC
# PUISSANCE DU MOTEUR : 0.45 kW
# MOMENT DE MAINTIEN STATIQUE : 400 Nm
# VITESSE DE ROTATION DE L'ARBRE : 24-32 tours
# NOMBRE MAXIMAL DE TOURS D'ARBRE : 15 tours (5 m)
#...
Ce kit prêt à l'emploi permet d'ajouter la commande à distance à votre automatisme Starcus grâce à un récepteur USB qui assure la réception et le jumelage des signaux de vos 2 télécommandes.
Ce kit intégral prêt à l'emploi permet d'ajouter la commande à distance et un accès sécurisé par digicode à votre automatisme Starcus grâce au récepteur USB qui assure la réception et le jumelage des signaux de vos 2 télécommandes et du clavier à code.
Ce kit complet prêt à l'emploi permet d'ajouter la commande à distance, l'accès par digicode et la sécurité à votre automatisme Starcus, grâce au récepteur USB qui assure le jumelage des émetteurs et du clavier à code.
Ce kit prêt à l'emploi permet d'ajouter la commande à distance et la sécurité anti-écrasement à votre automatisme Starcus grâce au récepteur USB pour le jumelage de vos 2 télécommandes et à la paire de photocellules filaires.
Ce kit prêt à l'emploi associe la commande à distance par récepteur USB (avec 2 télécommandes) à une sécurité anti-écrasement renforcée grâce au jeu de capteurs optiques pour barre palpeuse logé dans le joint inférieur.
L'extension d'arbre de torsion 300 mm Ø25,4 mm en acier galvanisé est spécialement conçue pour prolonger un arbre de torsion de porte sectionnelle industrielle. Elle constitue la solution idéale pour motoriser une porte initialement manuelle lorsque la longueur de l'arbre existant est insuffisante pour recevoir un moteur latéral. Fabriquée en acier...
Le raccord fixe d'arbre de torsion Ø25,4 mm est conçu pour raccorder deux arbres de torsion sur une porte sectionnelle industrielle. Fabriqué en acier galvanisé il offre une excellente résistance à la corrosion et aux fortes contraintes mécaniques. Avec sa longueur de 90 mm il assure une liaison solide et durable tout en garantissant une transmission...
29,17 €
En stock
Conçu pour des portes sectionnelle jusqu'à 18 m², ce moteur sur arbre (∅ 25,4 mm) allie sécurité, robustesse et connectivité.
