Installation complète de l’automatisme Starcus F70 (guide pas à pas)
Si la vidéo ne s’affiche pas, cela signifie que vous n’avez pas accepté les cookies.
Vous devez accepter les cookies pour pouvoir visionner cette vidéo. Pour cela, cliquez sur l’icône située en bas à gauche de l’écran, cliquez sur "modifiez consentement" puis "Accepter & fermer".
Comment installer un moteur STARCUS F70 sur une porte sectionnelle industrielle jusqu’à 28 m²

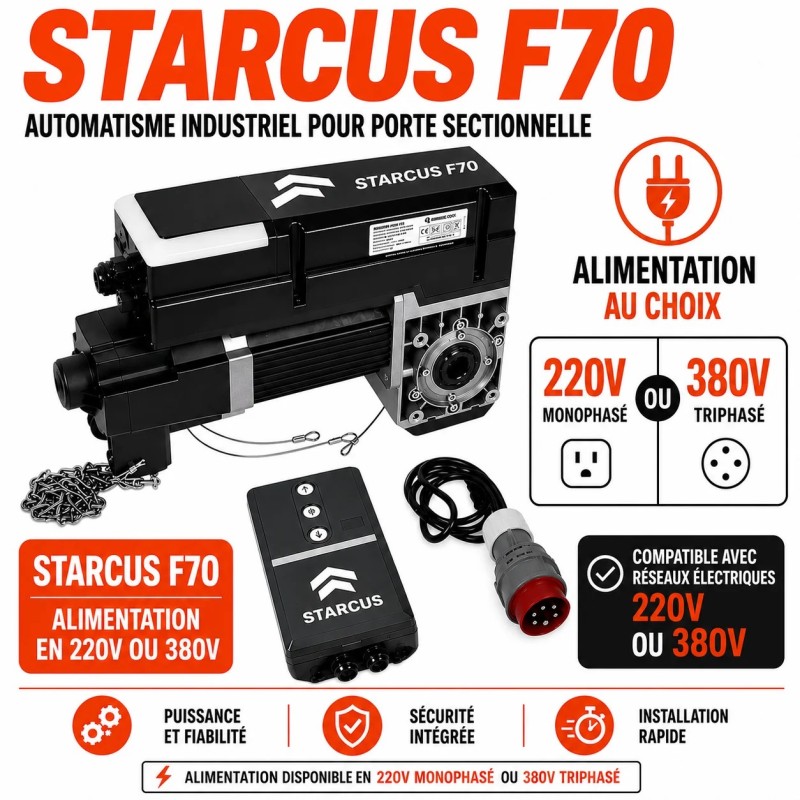

Le moteur industriel STARCUS F70 sur arbre de torsion est une solution idéale pour automatiser une porte sectionnelle industrielle jusqu’à 28 m². Conçu pour les usages intensifs, il garantit puissance, sécurité et fiabilité pour les entrepôts, ateliers et bâtiments professionnels.
Pourquoi choisir le moteur STARCUS F70 ?
Le STARCUS F70 est spécialement adapté aux portes sectionnelles industrielles de grande dimension grâce à :
sa forte puissance de levage,
son installation directe sur arbre de torsion,
son fonctionnement silencieux,
son démarrage et arrêt progressifs,
sa compatibilité avec les systèmes de sécurité industriels.
Ce moteur convient parfaitement aux portes à ouverture fréquente et aux environnements professionnels.
Étapes pour installer le moteur STARCUS F70
1. Vérifier l’équilibrage de la porte
Avant l’installation, la porte sectionnelle doit être correctement équilibrée avec les ressorts de torsion afin de limiter l’effort du moteur et garantir un fonctionnement optimal.
2. Installer le support moteur
Le support de fixation doit être solidement fixé à proximité de l’arbre de torsion pour assurer la stabilité du moteur pendant le fonctionnement.
3. Monter le moteur sur l’arbre

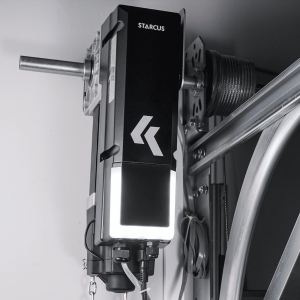

Le STARCUS F70 se fixe directement sur l’arbre de torsion au-dessus de la porte. Il est important de :
vérifier l’alignement,
serrer correctement les fixations,
contrôler l’absence de jeu mécanique.
4. Effectuer le raccordement électrique
Le coffret de commande permet de connecter :
l’ouverture et la fermeture,
les commandes filaires,
les télécommandes ( en option )
les cellules photoélectriques ( en option )
l’arrêt d’urgence.
5. Régler les fins de course
Le réglage des positions haute et basse permet d’assurer une ouverture précise et sécurisée de la porte sectionnelle.
6. Tester les sécurités
Après installation, il est indispensable de vérifier :
la détection d’obstacle,
l’arrêt automatique,
le déverrouillage manuel,
le bon fonctionnement général du moteur.
Les avantages du moteur STARCUS F70
Le moteur STARCUS F70 offre de nombreux avantages :
compatible avec les portes sectionnelles jusqu’à 28 m²,
conçu pour un usage industriel intensif,
installation compacte sur arbre,
maintenance simplifiée,
fonctionnement fiable et durable.
Conclusion
Installer un moteur STARCUS F70 sur une porte sectionnelle industrielle jusqu’à 28 m² permet d’obtenir une motorisation performante, sécurisée et durable. Grâce à son montage direct sur arbre de torsion, ce moteur assure un fonctionnement fluide et parfaitement adapté aux besoins des professionnels.
Fonction
Fonctionnement & Sécurité – Motorisation Starcus

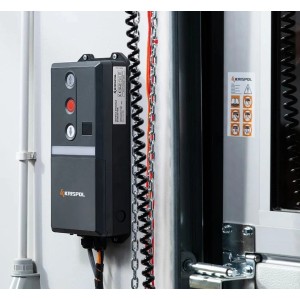

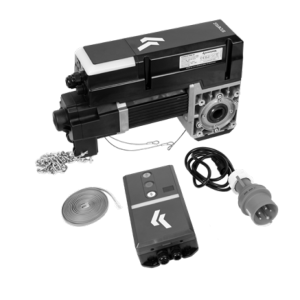

Le kit motorisation Starcus comprend un moteur sur arbre puissant ainsi qu'un boîtier de commande mural ergonomique. Il est conçu pour assurer une manœuvre fluide et une sécurité optimale sur votre site.
Configuration de Série
Mode Standard de Sécurité
Ouverture (Impulsion) : Un simple appui sur le bouton déclenche l'ouverture complète de la porte.
Fermeture (Pression Maintenue) : La descente nécessite de maintenir le bouton enfoncé (mode Homme Mort), garantissant un contrôle visuel direct de la zone pour une sécurité totale.
Options & Évolutions
Automatisation Sur Mesure
Télécommandes & Digicodes : Pilotez l'ouverture à distance sans descendre de votre véhicule ou engin de manutention.
Photocellules de Sécurité : Indispensables pour passer en fermeture automatique par impulsion en stoppant la porte en cas d'obstacle.
Vous souhaitez automatiser complètement votre porte ?
Découvrez nos packs complets incluant cellules de sécurité, télécommandes et accessoires.
Kit complet de motorisation TARGO TR-13012-400E 400 V pour porte sectionnelle industrielle. Moteur sur arbre ultra-puissant de 130 Nm spécialement prévu pour les portes sectionnelles lourdes jusqu’à 650 kg. Fourni avec boîtier de commande CU-TR400-868 support de fixation 6 m de chaîne 2 télécommandes et câbles de raccordement.
# SURFACE MAX DE PORTE : 22 m2
# COUPLE MAXIMAL : 50 Nm
# COUPLE NOMINAL : 35 Nm
# TENSION D'ALIMENTATION : 230 Volts et 380 Volts 50Hz
# ALIMENTATION DE L'UNITÉ DE CONTRÔLE : 24 V DC
# PUISSANCE DU MOTEUR : 0.45 kW
# MOMENT DE MAINTIEN STATIQUE : 400 Nm
# VITESSE DE ROTATION DE L'ARBRE : 24-32 tours
# NOMBRE MAXIMAL DE TOURS D'ARBRE : 15 tours (5 m)
#...
Ce kit prêt à l'emploi permet d'ajouter la commande à distance à votre automatisme Starcus grâce à un récepteur USB qui assure la réception et le jumelage des signaux de vos 2 télécommandes.
Ce kit intégral prêt à l'emploi permet d'ajouter la commande à distance et un accès sécurisé par digicode à votre automatisme Starcus grâce au récepteur USB qui assure la réception et le jumelage des signaux de vos 2 télécommandes et du clavier à code.
Ce kit complet prêt à l'emploi permet d'ajouter la commande à distance, l'accès par digicode et la sécurité à votre automatisme Starcus, grâce au récepteur USB qui assure le jumelage des émetteurs et du clavier à code.
Ce kit prêt à l'emploi permet d'ajouter la commande à distance et la sécurité anti-écrasement à votre automatisme Starcus grâce au récepteur USB pour le jumelage de vos 2 télécommandes et à la paire de photocellules filaires.
Ce kit prêt à l'emploi associe la commande à distance par récepteur USB (avec 2 télécommandes) à une sécurité anti-écrasement renforcée grâce au jeu de capteurs optiques pour barre palpeuse logé dans le joint inférieur.
L'extension d'arbre de torsion 300 mm Ø25,4 mm en acier galvanisé est spécialement conçue pour prolonger un arbre de torsion de porte sectionnelle industrielle. Elle constitue la solution idéale pour motoriser une porte initialement manuelle lorsque la longueur de l'arbre existant est insuffisante pour recevoir un moteur latéral. Fabriquée en acier...
20,00 €
En stock
# SURFACE MAX DE PORTE : 28 m2
# COUPLE MAXIMAL : 70 Nm
# COUPLE NOMINAL : 50 Nm
# TENSION D'ALIMENTATION : 230 Volts et 380 Volts 50Hz
# ALIMENTATION DE L'UNITÉ DE CONTRÔLE : 24 V DC
# PUISSANCE DU MOTEUR : 0.55 kW
# MOMENT DE MAINTIEN STATIQUE : 400 Nm
# VITESSE DE ROTATION DE L'ARBRE : 24-32 tours
# NOMBRE MAXIMAL DE TOURS D'ARBRE : 15 tours (5 m)
# DIAMÈTRE DE L'ARBRE : Ø 25,4 mm
# TEMPÉRATURE DE PROTECTION THERMIQUE : 105°
# NOMBRE MAXIMUM DE CYCLES PAR HEURE : 20
# CLASSE DE PROTECTION DE L'APPAREIL : IP54
# TEMPÉRATURE DE FONCTIONNEMENT DE L'APPAREIL : -20/+60° C
# DÉPLOIEMENT RAPIDE AVEC UNE CORDE : Non
# TRANSMISSION PAR CHAÎNE : Inclus
# COMPATIBLE AVEC CONTRÔLE WI-FI : Oui
# TOTMANN : Oui
# FONCTION : Impulsion à l'ouverture et maintenu à la fermeture
