Cette cellule pour barre palpeuse optique permet de sécuriser la fermeture d’une porte sectionnelle motorisée en assurant la détection d’un obstacle au niveau du joint inférieur.

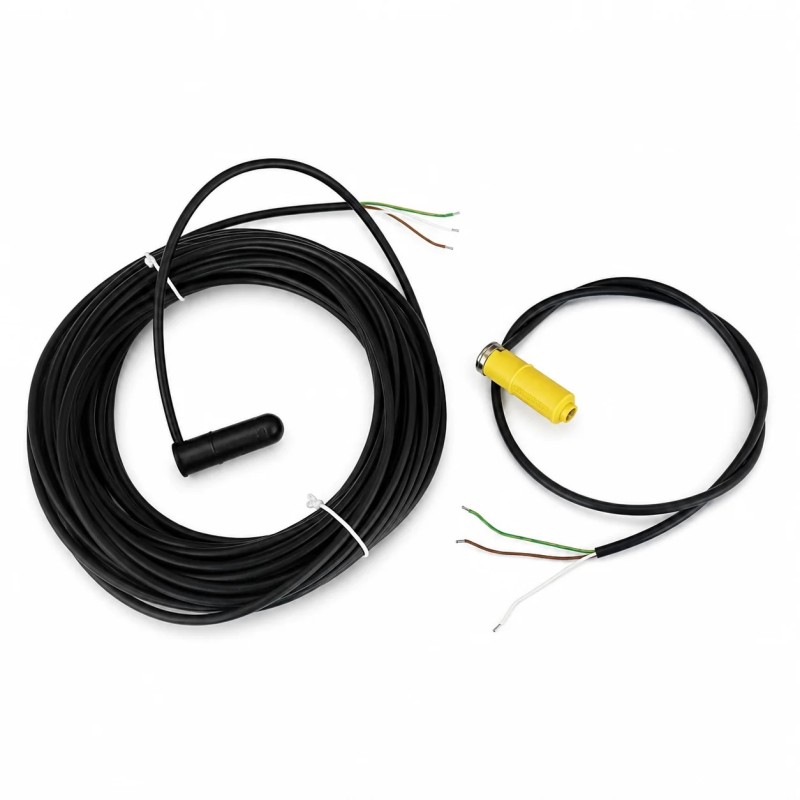

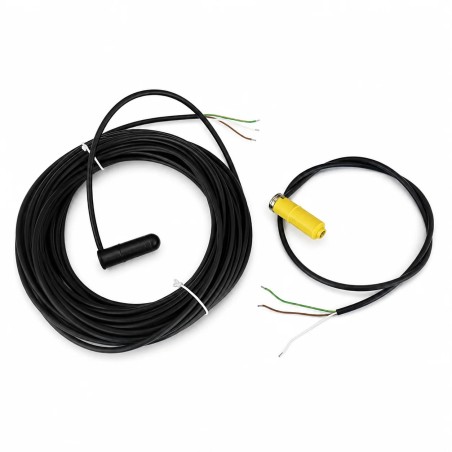

Le système comprend deux cellules optiques :
- 1 émetteur optique avec raccordement 3 fils
- 1 récepteur optique avec raccordement 3 fils
Les cellules sont installées aux extrémités du joint inférieur de sécurité de la porte sectionnelle. Un faisceau optique circule à l'intérieur du joint. Lorsque la partie basse de la porte entre en contact avec un obstacle, la déformation du joint perturbe le signal optique et permet au système de sécurité de détecter immédiatement l'obstacle.
Cette technologie permet ainsi de participer à la protection anti-écrasement lors de la fermeture automatique ou motorisée de la porte.
Installation dans le joint inférieur
L’émetteur et le récepteur sont prévus pour être insérés directement dans le profil ou joint inférieur de la porte sectionnelle compatible avec une barre palpeuse optique.
Le câble d’une longueur de 6 mètres permet le raccordement du dispositif au système de commande ou à l’interface de sécurité de la motorisation.
Caractéristiques principales
- Type : cellules pour barre palpeuse optique
- Utilisation : porte sectionnelle
- Fonction : sécurité anti-écrasement
- Installation : dans le joint inférieur de la porte
- Émetteur : 3 fils ( câble 10 mètres )
- Récepteur : 3 fils ( câble 1 mètre )
- Détection par faisceau optique
- Utilisation avec une motorisation et un système de commande compatibles
- Adapté aux portes sectionnelles industrielles motorisées
Fonctionnement
Lors de la fermeture de la porte sectionnelle, le joint inférieur constitue la première zone de contact avec un éventuel obstacle. La déformation de ce joint agit sur le faisceau transmis entre l’émetteur et le récepteur.
Le système de commande peut alors recevoir l’information de sécurité afin de stopper ou inverser le mouvement de fermeture, selon la configuration de la motorisation installée.
Applications
Cette cellule optique est particulièrement adaptée aux :
- portes sectionnelles industrielles ;
- portes sectionnelles motorisées ;
- installations équipées d’une barre palpeuse optique ;
- systèmes nécessitant une protection contre le risque d’écrasement lors de la fermeture.
Important : vérifier la compatibilité de l’émetteur, du récepteur et du raccordement 3 fils avec le boîtier de commande ou l’interface de sécurité de votre motorisation avant installation.
