Le kit de commutation MBOX-ADS permet de réaliser les connexions électriques des différents dispositifs de sécurité installés sur une porte sectionnelle industrielle.
Il assure notamment la transmission des signaux provenant des équipements montés sur le tablier de la porte, comme la barre palpeuse de sécurité, le capteur de portillon ou les dispositifs de détection de relâchement de câble.
Le câble spiralé accompagne les mouvements d’ouverture et de fermeture de la porte tout en maintenant une liaison électrique fiable entre les éléments mobiles et le coffret de commande.

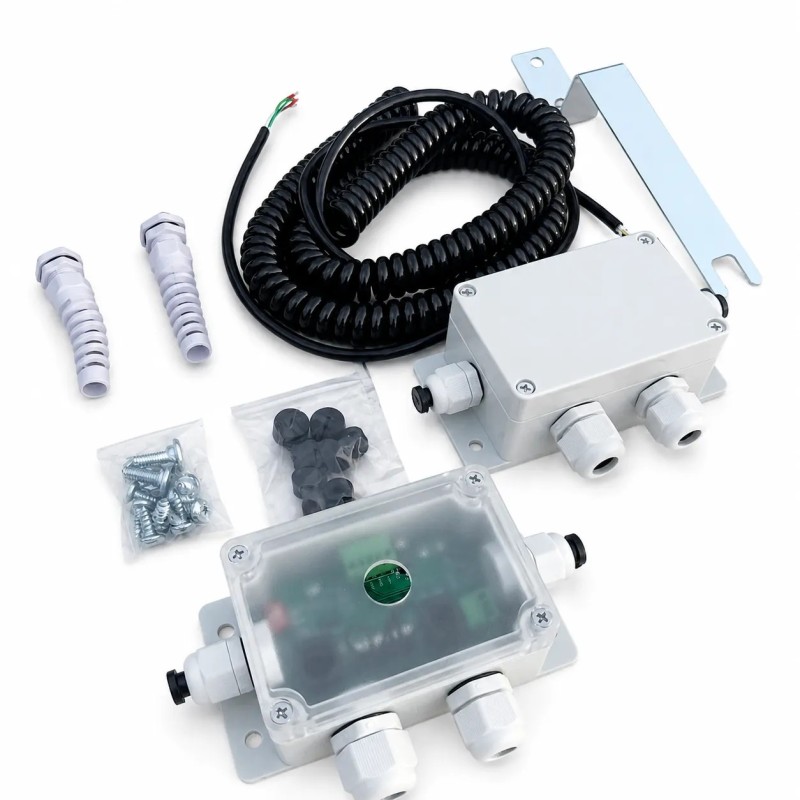

Le kit est livré complet avec ses deux boîtiers de raccordement, le câble spiralé, les presse-étoupes, le support de fixation ainsi que la visserie et les accessoires nécessaires au montage.

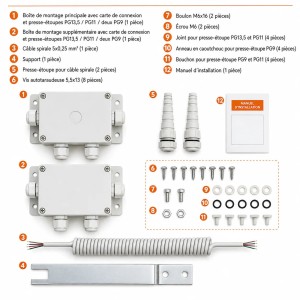

Composition du kit
- 1 boîte de montage principale avec carte de connexion et presse-étoupes PG13,5 / PG11 / 2 × PG9
- 1 boîte de montage supplémentaire avec carte de connexion et presse-étoupes PG13,5 / PG11 / 2 × PG9
- 1 câble spiralé 5 × 0,25 mm²
- 1 support de fixation
- 2 presse-étoupes pour câble spiralé
- 8 vis autotaraudeuses 5,5 × 13 mm
- 2 boulons M6 × 16
- 2 écrous M6
- 4 joints pour presse-étoupes PG13,5 et PG11
- 4 anneaux en caoutchouc pour presse-étoupes PG9
- 4 bouchons pour presse-étoupes PG9 et PG11
- 1 manuel d’installation
Applications
Ce kit peut être utilisé pour le raccordement électrique des équipements de sécurité d’une porte sectionnelle, notamment :
- barre palpeuse de sécurité ;
- capteur de portillon incorporé ;
- dispositifs de sécurité des câbles ;
- équipements électriques installés sur le tablier ;
- liaison entre le tablier mobile et le système de commande.
Points forts
Kit complet prêt à installer
Tous les principaux éléments de raccordement et de fixation sont fournis dans un seul ensemble.
Conçu pour les portes sectionnelles industrielles
Adapté aux installations nécessitant une liaison électrique entre les dispositifs présents sur le tablier et l’automatisme.
Câble spiralé flexible
Le câble accompagne naturellement les mouvements de la porte lors des cycles d’ouverture et de fermeture.
Raccordement des dispositifs de sécurité
Permet de centraliser les connexions de la barre palpeuse, du portillon et des autres sécurités électriques de la porte.
Vérifier la compatibilité du kit MBOX-ADS avec votre installation et votre système de commande avant la commande.
