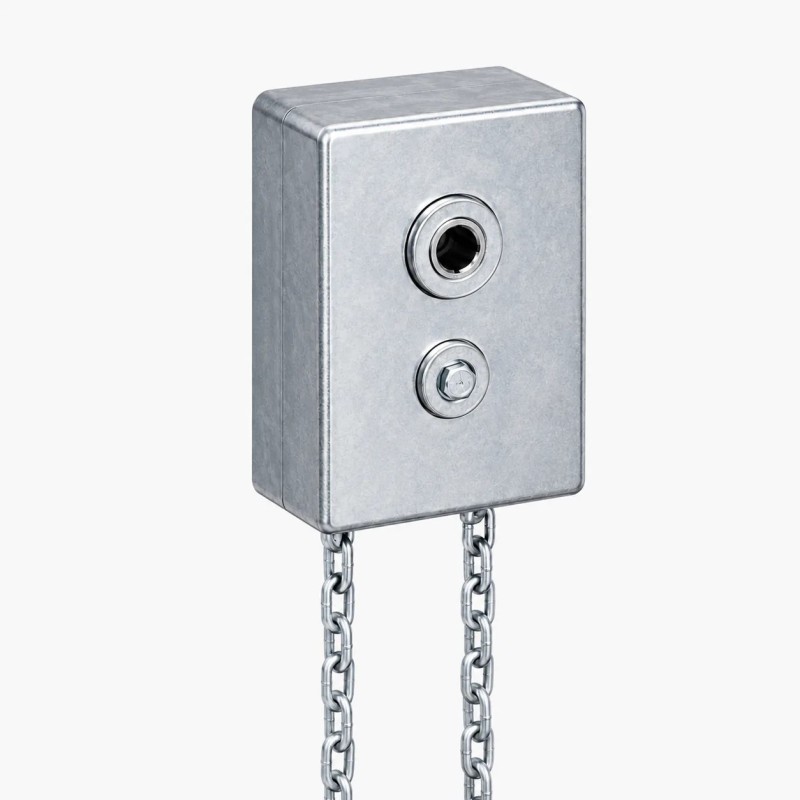

Ce mécanisme à chaîne manuel pour porte sectionnelle industrielle permet d’assurer l’ouverture et la fermeture d’une porte équipée d’un arbre de torsion, sans motorisation électrique.

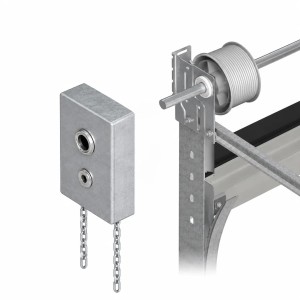

Le système se monte directement sur l’arbre de la porte et permet de commander la montée ou la descente du tablier en tirant simplement sur la chaîne depuis le sol.
Il est équipé d’un réducteur à engrenage avec rapport 1:4. Cela signifie que l’entraînement côté chaîne effectue environ 4 tours pour 1 tour de l’arbre de torsion. Cette réduction permet de diminuer fortement l’effort nécessaire à la manœuvre, particulièrement utile sur les portes sectionnelles industrielles lourdes ou de grandes dimensions.
La manœuvre est ainsi plus progressive, plus confortable et plus facilement maîtrisable qu’avec un entraînement direct.

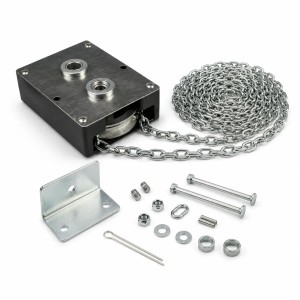

Le mécanisme est fourni avec une chaîne de 8 mètres de longueur totale. Cette grande longueur permet notamment de commander les portes installées à une hauteur importante tout en restant au niveau du sol.
Solution robuste et simple pour les installations industrielles nécessitant une commande manuelle par chaîne.
Caractéristiques techniques
- Utilisation : porte sectionnelle industrielle
- Fonction : ouverture et fermeture manuelles
- Commande : par chaîne
- Rapport de réduction : 1:4
- Réduction de l’effort nécessaire à la manœuvre
- Montage sur arbre de torsion
- Alésage : Ø 25,4 mm
- Longueur totale de chaîne : 8 m
- Dimensions du mécanisme : 254 × 168 × 72 mm
- Construction métallique
- Utilisation depuis le niveau du sol
- Adapté aux portes industrielles manuelles
- Convient particulièrement aux portes lourdes ou de grande hauteur
Points forts
✓ Réducteur 1:4 pour faciliter la manœuvre
✓ 8 mètres de chaîne inclus
✓ Commande depuis le sol
✓ Montage directement sur arbre Ø25,4 mm
✓ Construction robuste pour usage industriel
✓ Aucun raccordement électrique nécessaire
