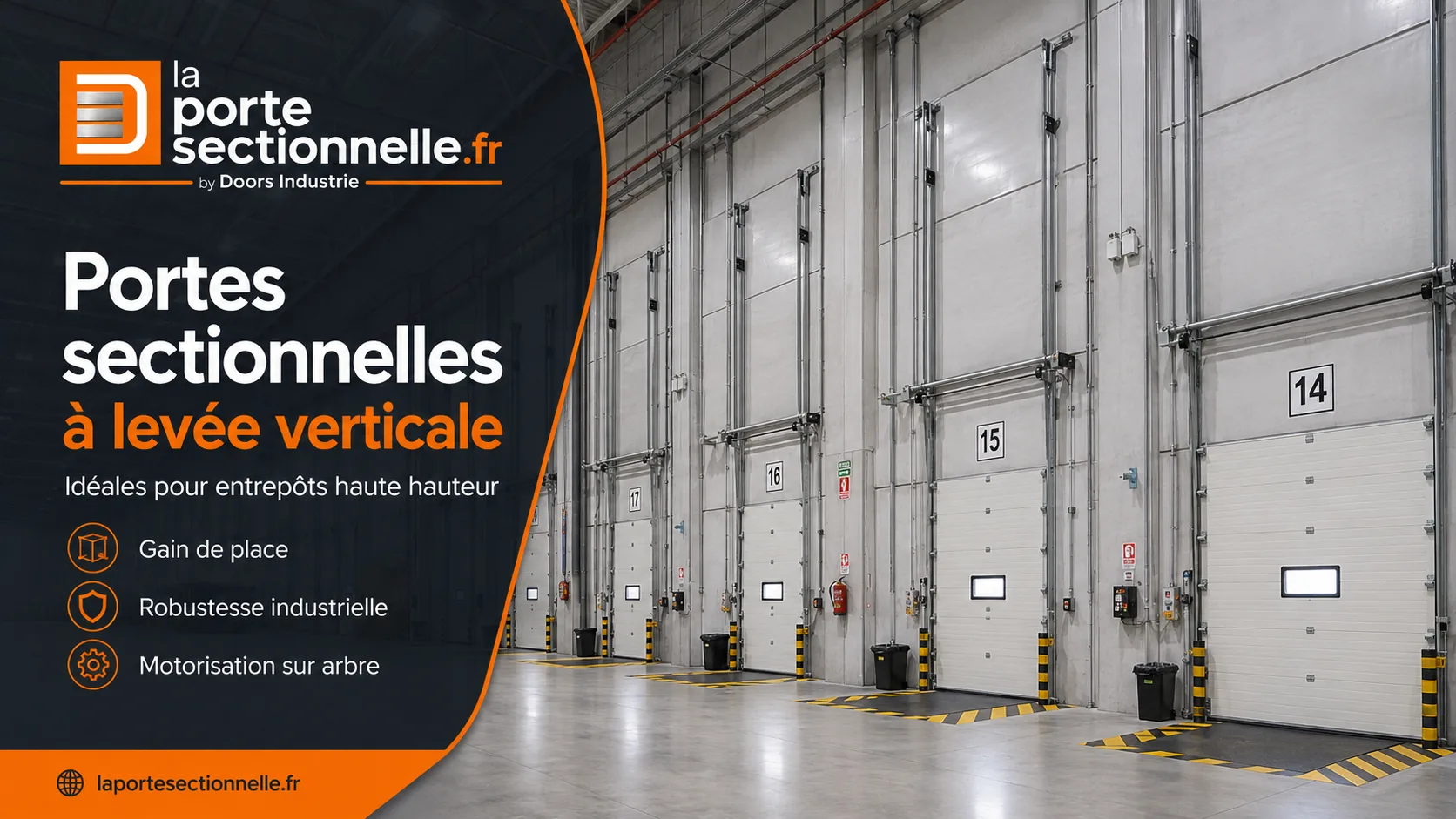

La porte sectionnelle industrielle à levée verticale est particulièrement adaptée aux entrepôts, bâtiments logistiques, ateliers et locaux professionnels disposant d’une grande hauteur disponible au-dessus de l’ouverture.
Contrairement à une porte sectionnelle à levée standard, dont les rails se prolongent horizontalement sous le plafond, la porte à levée verticale remonte directement le long du mur. Le tablier reste ainsi dans l’axe de la baie et exploite la hauteur disponible du bâtiment.
Cette configuration permet de libérer au maximum l’espace sous plafond, tout en conservant une fermeture industrielle robuste, isolée et compatible avec une motorisation professionnelle.
Sur laportesectionnelle.fr, nous proposons des portes sectionnelles industrielles adaptées aux bâtiments de grande hauteur, avec différents types de guidage et deux configurations d’équilibrage par ressorts selon les contraintes du chantier.
Qu’est-ce qu’une porte sectionnelle industrielle à levée verticale ?
Une porte sectionnelle industrielle est composée de plusieurs panneaux articulés qui se déplacent dans des rails de guidage.
Sur une configuration classique, le tablier monte verticalement puis bascule sous le plafond.
Avec une levée verticale, le fonctionnement est différent : le tablier poursuit sa montée pratiquement à la verticale au-dessus de l’ouverture.
Les rails sont donc installés en hauteur, le long du mur intérieur du bâtiment.
Cette configuration est particulièrement intéressante lorsque la distance entre le haut de la baie et la toiture est importante.
Une solution conçue pour les bâtiments de grande hauteur
La levée verticale est principalement destinée aux bâtiments disposant d’une retombée importante au-dessus de l’ouverture.
Elle convient notamment lorsque le bâtiment possède :
- une grande hauteur sous toiture ;
- plusieurs mètres disponibles au-dessus de la baie ;
- des structures de stockage en hauteur ;
- des équipements techniques sous plafond ;
- des ponts roulants ou installations industrielles ;
- des contraintes empêchant l’utilisation de longs rails horizontaux.
L’objectif est simple : utiliser la hauteur disponible plutôt que la profondeur du bâtiment.
Pourquoi choisir une porte sectionnelle à levée verticale ?
Le principal avantage d’une porte sectionnelle à levée verticale est l’optimisation de l’espace intérieur.
Dans un bâtiment industriel de grande hauteur, il n’est pas toujours pertinent de faire basculer immédiatement la porte sous le plafond.
La levée verticale permet de conserver le tablier contre le mur et de dégager une grande partie du volume supérieur du bâtiment.
Libérer l’espace sous plafond
Cette configuration permet de limiter fortement l’encombrement horizontal des rails.
Elle facilite notamment l’intégration de :
- systèmes d’éclairage ;
- chauffage industriel ;
- réseaux de ventilation ;
- sprinklers ;
- chemins de câbles ;
- rayonnages ;
- installations techniques ;
- équipements de manutention.
La zone située sous la toiture reste ainsi beaucoup plus facilement exploitable.
Optimiser l’aménagement d’un entrepôt
Dans un entrepôt logistique, la hauteur disponible représente une véritable capacité de stockage.
Une porte industrielle à levée verticale évite de faire traverser inutilement les rails dans le bâtiment et permet de conserver davantage d’espace disponible pour les équipements et le stockage.
Cette configuration est donc particulièrement adaptée aux bâtiments modernes disposant d’une importante hauteur intérieure.

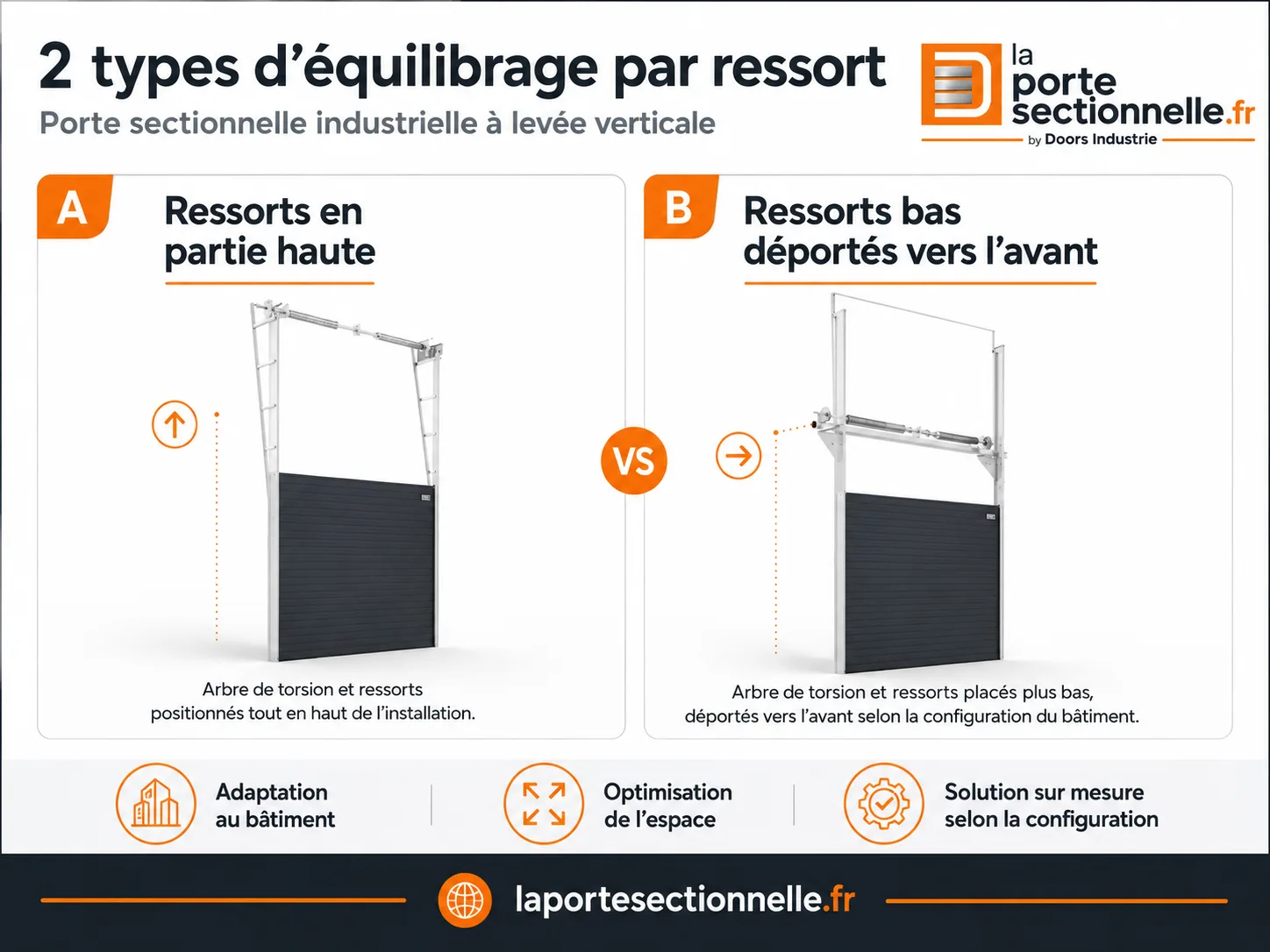

Deux types d’équilibrage par ressort pour la levée verticale
Sur laportesectionnelle.fr, nous proposons deux configurations principales d’équilibrage par ressorts pour les portes sectionnelles industrielles à levée verticale.
Le choix dépend de la hauteur disponible, de la configuration du bâtiment et des contraintes techniques de l’installation.
Équilibrage avec ressorts positionnés tout en haut
Dans cette première configuration, l’arbre de torsion et les ressorts sont installés en partie haute, au sommet du système de guidage.
Le tablier remonte verticalement entre les rails jusqu’à atteindre la partie supérieure de l’installation.
Cette solution est particulièrement adaptée lorsque le bâtiment dispose d’une hauteur suffisante permettant d’installer l’ensemble du mécanisme d’équilibrage au-dessus de la porte.
Elle offre une installation très verticale et permet de maintenir le mécanisme principal dans la zone haute du bâtiment.
Équilibrage avec ressorts bas déportés vers l’avant
Nous proposons également une configuration dans laquelle l’arbre de torsion et les ressorts sont installés plus bas et déportés vers l’avant de la porte.
Le guidage vertical continue au-dessus de la baie, tandis que le système d’équilibrage est positionné de manière différente afin de répondre à certaines contraintes techniques.
Cette configuration peut être particulièrement intéressante lorsque l’installation d’un arbre de torsion tout en haut n’est pas possible ou lorsque la conception du bâtiment impose une implantation différente du mécanisme d’équilibrage.
Quelle configuration choisir ?
Le choix entre ces deux solutions dépend principalement :
- de la hauteur totale disponible ;
- de la hauteur de la porte ;
- de la distance entre la baie et la toiture ;
- de la présence de poutres ou de charpente ;
- des équipements situés au-dessus de l’ouverture ;
- des contraintes d’installation et de maintenance.
Chaque bâtiment étant différent, le type d’équilibrage doit être déterminé en fonction de la configuration réelle du chantier.
Pour quels bâtiments utiliser une porte sectionnelle à levée verticale ?
La porte sectionnelle industrielle à levée verticale est principalement destinée aux bâtiments professionnels disposant d’un important volume intérieur.
Entrepôts logistiques
Les plateformes logistiques et entrepôts possèdent souvent une hauteur sous toiture importante.
La levée verticale permet d’exploiter cette caractéristique du bâtiment et d’éviter l’installation de rails horizontaux sur une grande distance.
Elle peut être utilisée sur les zones de réception, d’expédition ou de circulation des véhicules.
Bâtiments de stockage grande hauteur
Les bâtiments destinés au stockage vertical sont particulièrement adaptés à ce type de guidage.
La porte suit le mur tandis que les zones supérieures du bâtiment restent disponibles pour les rayonnages et installations techniques.
Ateliers industriels
Dans un atelier, la présence de machines ou d’équipements suspendus peut rendre la levée verticale particulièrement intéressante.
Elle permet de conserver une plus grande liberté d’aménagement à l’intérieur du bâtiment.
Centres techniques et bâtiments professionnels
La levée verticale peut également être utilisée pour :
- centres de maintenance ;
- bâtiments de transport ;
- ateliers poids lourds ;
- hangars professionnels ;
- bâtiments industriels ;
- centres logistiques ;
- zones de stockage.
Porte sectionnelle industrielle avec panneaux isolés de 40 mm
Nos portes sectionnelles industrielles peuvent être équipées de panneaux sandwich acier isolés de 40 mm.
Cette conception permet d’associer résistance mécanique et isolation thermique pour une utilisation professionnelle.
Les panneaux constituent un tablier rigide adapté aux bâtiments industriels et permettent de limiter les échanges thermiques entre l’intérieur et l’extérieur du bâtiment.
Selon la configuration choisie, la porte peut notamment être proposée en version :
- pleine ;
- pleine avec rangée de hublots ;
- avec différentes finitions et couleurs ;
- avec différents équipements de commande et de sécurité.
Une porte industrielle adaptée aux grandes dimensions
Les ouvertures utilisées dans les entrepôts et bâtiments industriels sont souvent beaucoup plus importantes que celles d’un garage classique.
Les portes sectionnelles industrielles proposées sur laportesectionnelle.fr sont disponibles dans de nombreuses dimensions professionnelles.
La configuration de la porte est déterminée à partir des dimensions tableau :
Largeur tableau
La largeur tableau correspond à la largeur de l’ouverture disponible dans le bâtiment.
Hauteur tableau
La hauteur tableau correspond à la hauteur réelle de la baie.
Hauteur disponible au-dessus de la porte
Pour une levée verticale, cette mesure est essentielle.
Il faut connaître la distance disponible entre le haut de l’ouverture et le premier obstacle situé au-dessus :
- plafond ;
- charpente ;
- poutre ;
- réseau technique ;
- installation électrique ;
- tuyauterie ;
- autre équipement.
Cette information permet notamment de déterminer le type de guidage et la position du système d’équilibrage.
Motorisation d’une porte sectionnelle industrielle à levée verticale
Une porte sectionnelle industrielle à levée verticale peut être associée à une motorisation industrielle sur arbre.
Le moteur entraîne directement l’arbre de la porte et permet de motoriser l’ouverture et la fermeture du tablier.
Le choix de la motorisation dépend notamment :
- de la largeur de la porte ;
- de sa hauteur ;
- de sa surface ;
- du poids du tablier ;
- du type de guidage ;
- du système d’équilibrage ;
- de la fréquence d’utilisation.
Sur laportesectionnelle.fr, nous proposons différentes motorisations industrielles ainsi que les accessoires permettant de compléter l’installation.
Accessoires et équipements disponibles
Une porte sectionnelle industrielle peut être équipée de différents accessoires selon les besoins du bâtiment.
Nous proposons notamment :
- motorisation sur arbre ;
- boîtier de commande ;
- télécommandes ;
- récepteurs radio ;
- photocellules ;
- dispositifs de sécurité ;
- accessoires mécaniques ;
- pièces de fixation ;
- composants pour arbre de torsion.
Ces équipements permettent d’adapter la porte à son utilisation réelle.
Levée verticale ou levée standard : quelle différence ?
Le choix du guidage dépend directement de la conception du bâtiment.
Porte sectionnelle à levée standard
Avec une levée standard, le tablier monte sur une certaine hauteur avant de basculer dans des rails horizontaux installés sous le plafond.
Cette configuration convient à de nombreux bâtiments disposant d’une hauteur limitée au-dessus de la baie.
Porte sectionnelle à levée verticale
Avec une levée verticale, le tablier poursuit son déplacement vers le haut.
Cette solution nécessite davantage de hauteur au-dessus de l’ouverture mais permet de limiter fortement l’encombrement des rails à l’intérieur du bâtiment.
Pour les entrepôts de grande hauteur, elle peut donc représenter une solution particulièrement cohérente.
Comment savoir si votre bâtiment permet une levée verticale ?
Avant de choisir ce type de porte, plusieurs dimensions doivent être contrôlées.
Mesurez la largeur et la hauteur tableau
Ces deux mesures permettent de définir la dimension principale de la porte.
Mesurez la hauteur disponible au-dessus de la baie
Cette valeur permet de déterminer si le tablier peut remonter suffisamment haut pour utiliser une configuration verticale.
Vérifiez les espaces latéraux
Les montants verticaux, rails et composants mécaniques nécessitent également un espace suffisant de chaque côté de l’ouverture.
Identifiez les obstacles
Il est important de signaler la présence éventuelle de :
- poutres ;
- charpentes ;
- tuyauteries ;
- câbles ;
- chemins de câbles ;
- gaines techniques ;
- chauffage ;
- éclairage.
Ces éléments peuvent influencer le choix du guidage et du système d’équilibrage.
Acheter une porte sectionnelle industrielle à levée verticale sur laportesectionnelle.fr
laportesectionnelle.fr est spécialisé dans la vente en ligne de portes sectionnelles industrielles, motorisations et accessoires pour bâtiments professionnels.
Notre positionnement consiste à proposer des solutions adaptées aux besoins courants des professionnels, avec une gamme structurée, des dimensions clairement identifiées et des équipements compatibles avec les contraintes des bâtiments industriels.
Nous proposons notamment des solutions pour :
- entrepôts ;
- ateliers ;
- bâtiments logistiques ;
- locaux industriels ;
- bâtiments de stockage ;
- centres techniques.
La possibilité de choisir entre plusieurs systèmes de guidage et deux implantations différentes des ressorts d’équilibrage permet de répondre à davantage de configurations de bâtiments.
Configurez votre porte sectionnelle industrielle à levée verticale
Vous disposez d’un entrepôt ou d’un bâtiment avec une importante hauteur disponible au-dessus de l’ouverture ?
La porte sectionnelle industrielle à levée verticale permet d’exploiter cette hauteur et de limiter l’encombrement du guidage sous plafond.
Pour déterminer la configuration adaptée, prévoyez notamment :
- la largeur tableau ;
- la hauteur tableau ;
- la hauteur disponible au-dessus de la baie ;
- les espaces latéraux ;
- la présence éventuelle d’obstacles ;
- des photos de l’intérieur du bâtiment si nécessaire.
Selon votre installation, une solution avec ressorts en partie haute ou ressorts bas déportés vers l’avant pourra être retenue.
Retrouvez nos portes sectionnelles industrielles, motorisations et accessoires professionnels sur laportesectionnelle.fr.
